• 连栋玻璃温室设计建造要点,了解一下!
  • 作者:编辑小伟 来源: 日期:2020-1-13 人气: 标签:连栋玻璃温室 温室建造技术



    随着温室产业的快速发展,大型连栋玻璃温室已成为现代化温室的发展趋势之一,具有温室单栋面积大、设计建造水平高、管理方法先进等特点,并在保障人们对高品质、安全健康农产品的消费需求方面发挥了重要作用,但其设计、安装建造标准与其他温室相差较大,文章梳理了连栋玻璃温室的设计建造过程的各个要点,以飨读者。

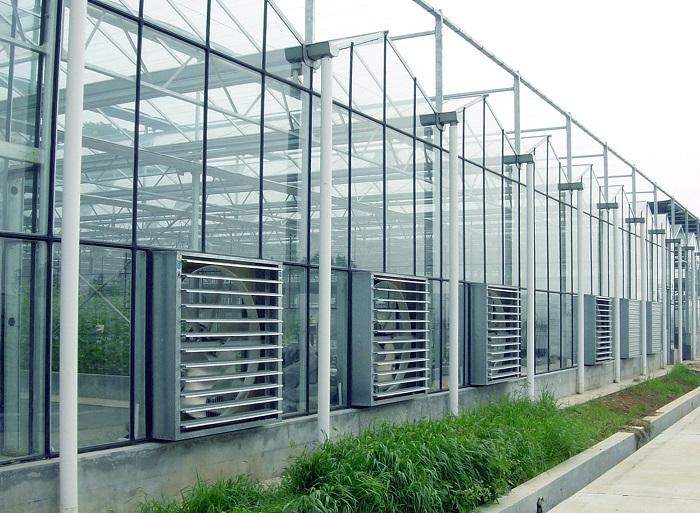

    连栋玻璃温室



    一、温室性能指标与建造要求

    1.主要技术性能指标

    1透光性能

    温室透光率越高,其光热性能越好。温室透光率受温室覆盖材料透光性能和温室骨架阴影率等因素的影响,而且随着不同季节、不同时刻太阳高度的变化,温室的透光率也在随时变化。一般玻璃温室的透光率在 60%~70%。



    2保温性能



    温室围护结构覆盖层的保温性指标与温室整体保温性能的指标是衡量温室保温性能的两个指标。衡量覆盖层保温性优劣的指标是传热系数和传热阻。传热系数单位为 W/(m 2·K),其数值越小表明覆盖层的保温性越好。传热阻是传热系数的倒数,单位为 (m 2·K)/W,其值越大,覆盖层保温性越好。一般温室单层覆盖材料的传热系数在 6.2 W/(m 2·K) 以上 [ 传热阻在 0.16 (m 2·K)/W以下 ],依靠在室内增设保温幕的措施,可使温室覆盖层的传热系数降低到 3~4.8 W/(m 2·K)[ 传热阻 0.21~0.33 (m 2·K)/W]。温室整体保温性能可采用冬季夜间不加温情况下,可维持的室内外温差来评价。一般单层覆盖情况下,温室大约可维持 2~5℃的室内外温差;依靠增设保温幕等保温措施,可使室内外温差提高到 4~8℃。



     3温室的耐久性



    影响温室耐久性的因素除了温室材料的耐老化性能外,还与温室主体结构的承载能力有关。设计温室主体结构的承载能力与出现最大风、雪荷 关。 GB/T 51183-2016《农业温室结构荷载规范》要求,一般玻璃温室使用寿命在 20 年左右,要求设计风、雪荷载用 20 年一遇的最大荷载。

    二、设计建造要求

    温室的设计与建造应该使其在规定的条件下(正常使用、正常维护)、在规定的时间内(标准设计年限),完成预定的功能。

    1.功能和环境的要求

    温室的平、剖面应该根据功能的需要建造,根据功能把温室分为生产性温室、科研试验性温室和观赏展览温室等类型,各种温室平、剖面的设计都有所不同。

    2.可靠性要求

    温室在使用的过程中,结构会承受到各种各样的荷载作用,如风荷载、雪荷载、作物荷载、设备荷载等。正常使用时,在这些荷载作用下结构应该是可靠的,即温室的结构应能够承受各种可能发生的荷载作用,不会发生影响使用的变形和破坏。

    3.耐久性要求

    温室内部温度较高、湿度较大、光辐射强烈、空气的酸碱度也较高,这些都将影响温室的耐久性。在温室建造时应该充分考虑这些不利因素的影响,保证温室在标准设计年限内,材料的老化、构件的腐蚀、设备的老化都应该在规定的范围内。

    4.内部空间要求

    温室的平、立、剖面设计过程中,应该为不同用途的温室所需的不同配套设备、设施以及不同的生产操作方式提供满足要求的空间。

    5.建筑节能要求

    通过合理的构造,降低屋面和墙体的传热系数,增加透光率,使温室最大限度地吸收太阳能,并减少内部热量的流失,最有效地利用太阳能,达到节约能源的目的。温室内部的热量会通过基础向室外传递,因此在基础构造上要求尽量隔热,减少温室内热量的损失。夏初之前和夏末之后主要通过侧窗和天窗的自然通风来降温并改善内部环境。

    三、温室建筑设计

    1.场地选择

    选择温室建设地点,主要考虑气候、地形、地质、土壤,以及水、暖、电、交通运输等条件。

    2.气候条件

    主要考虑气温(对冬季所需加温以及夏季降温的能源消耗进行估算)、光照(光照度和光照时数)、风速 / 风向 / 风带分布、雪载、冰雹、空气质量等气候条件。

    3.地形与地质条件

    对于建造玻璃温室的地址,有必要进行地质调查和勘探,避免因局部软弱带、不同承载能力地基等原因导致不均匀沉降,确保温室安全。

    4.土壤条件

    根据土壤的化学性质和物理性质选择施肥效果好,土壤的团粒结构好、渗透排水能力快、以及透气性好的土壤。

    5.水、电及交通

    要避免将温室、大棚置于污染水源的下游,同时,要有排、灌方便的水利设施。对于大型温室 言, 暖、 温、 照、 营养液循环系统的温室,应有可靠、稳定的电源,以保证不间断供电。应选择在交通便利的地方,但应避开主干道,以防车来人往,尘土污染覆盖材料。

    四、温室建造

    连栋玻璃温室建造流程包括地基与基础工程,主体结构安装,配套系统安装,配套设备安装,水、暖、电配套系统安装,自控系统安装,配套系统运行调试,竣工验收。

    1.地基与基础工程

    地基主要包括场地平整、测量放线等。其中,场地平整区域的坡度与设计要求相差不应超过0.1%;砌筑矮墙设计一般会设计矮墙裙用于维护温室结构和保护玻璃幕墙,一般高度为 300、500、 800 mm 等,厚度一般为 240、 360 mm 等。浇筑散水,素土夯实后,做 100 mm 厚 3:7 灰土垫层,夯实后做 C15 混凝土,最薄处 60 mm 厚,撒 1:1 水 泥 沙 子 压 实 赶 光; 排 水 沟 施 工, 素 土夯实后,做 100 mm 厚 C15 混凝土垫层,两边砌 240 mmMU10 灰砂砖,内表面水泥抹面。顶部局部铺设沟盖板,材质有预浇混凝土盖板,铸铁篦子等;配电柜底座位置距墙边约为 100~200 mm左右,具体根据现场情况定。

    2.结构工程安装

    温室结构工程一般按照温室主体结构安装,顶部玻璃覆盖安装,天窗安装,立面玻璃覆盖安装,门窗安装的顺序安装。其中,温室主体结构在立柱安装时应注意立柱分类,分好后将立柱摆放到所需安装的位置,通过人工或者吊车将立柱立起,将地锚螺栓紧固;立柱安装后紧接着安装剪刀撑,安装时注意紧固件安装方向应一致剪刀撑安装完毕后应对立柱垂直度进行复测,不允许将立柱撑歪;铝天沟安装按照铝水槽 - 铝水槽托 -水槽托连接;铝水槽 - 铝水槽接头;铝水槽 - 铝水槽堵头的顺序进行安装,在安装过程中要注意打好密封胶;在安装立面墙梁、横杆前,应对立柱进行第二次校直,立柱的垂直度偏差≤ 3 mm/m;安装墙梁时,应保证墙梁外表面整体平面对齐;立柱与墙梁连接,通过角接片、螺栓固定;横杆的水平高度要和图纸对应,在同一高度的墙梁直线度误差≤ 5mm,超出误差尺寸,需要对墙梁进行调整;顶部覆盖材料在安装时,由于玻璃和椽子存在安装间隙,所以每隔 4 m 距离,根据温室水槽、复合梁或者外遮阳立柱位置重新校和椽子位置尺寸。天窗首先安装天窗侧边框,将天窗铝材在工作台上摆放,用自攻螺丝将各边框连接起来。手臂连接件用自攻螺丝连接到相应的底框对应位置处。侧边框和下边框安装卡槽,长度同边框、侧框铝材,安装天窗胶条;立面玻璃覆盖首选进行铝材安装,安装顺序是从下往上安装,在安装底部玻璃前,需在矮墙横方玻璃槽内安装橡胶条,增加密封性;门窗安装要求安装牢固,密封良好,推拉灵活,门锁齐全。

    3.配套系统安装

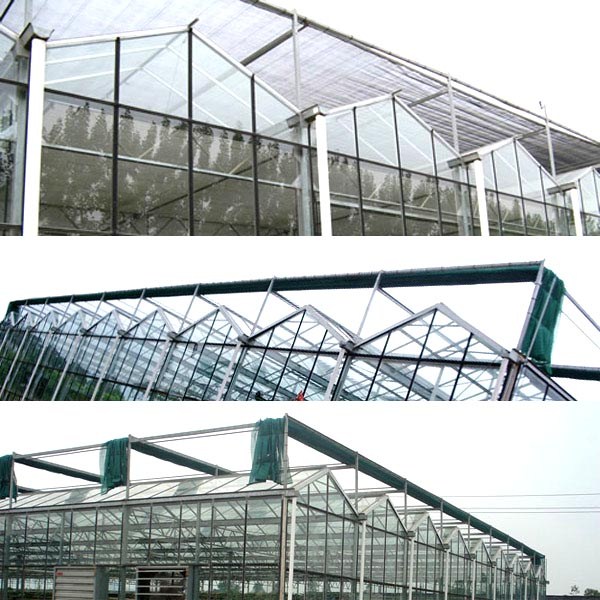

    外遮阳系统

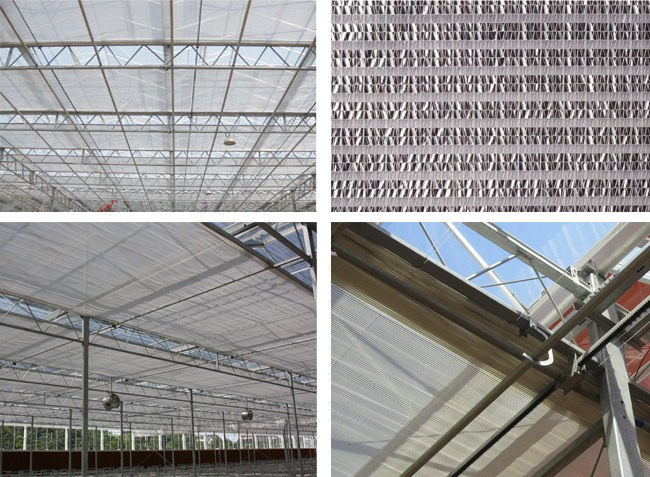

    内遮阳系统

    配套系统安装包括外遮阳结构安装,外遮阳拉幕传动系统安装,内遮荫、内保温拉幕系统安装,遮阳系统配电,顶窗传动系统安装、调试,湿帘外翻窗安装,电动开窗系统配电。其中,外遮阳立柱安装与温室水槽安装同步;外遮阳拉幕传动系统安装时,幕线沿着水槽方向通长布置,上下幕线间距 400 mm;幕线固定到外遮阳两端端横杆上,幕布中间不得看到有幕线固定端头外露,每隔 4 m 固定到外遮阳中横杆上;传动系统安装先将电机座固定到外遮阳立柱、中横杆上,在将拉幕电机固定到电机座上。 A 型齿轮座、滚轮座,可在安装外遮阳骨架前,在地面上安装。传动轴的安装偏差应小于 2%;拉幕齿条:安装到 A 型齿轮座内。两端通过 A 型齿条连接与推拉杆固定。推拉杆加长连接通过自攻钉固定在推拉杆两侧,每开间 4 m 距离通过导杆连接卡,T型螺栓 M6×80 与驱动边铝材连接;推拉杆安装注意不得有明显弯曲、扭曲变形。驱动边铝材与幕线通过定位卡丝连接,定位卡丝要求上下幕线皆安装上。幕布通过卡簧将一端固定到卡槽上,另一端固定到驱动边铝材上。保证幕布平整,不要扭曲,位置在幕线之间,幕布展开后,要求和外遮阳横杆距离小于 50 mm;幕布收拢后,要求宽度约在 100 mm。



    内遮阳、内保温拉幕系统安装时,幕线沿着水槽方向通长布置,上幕线间距为间距 800 mm,下幕线间距为间距 400 mm;幕线固定到复合梁上下悬杆上,幕布中间不得看到有幕线固定端头外露,每隔 4 m 固定到复合梁悬杆上。传动部分与外遮阳类似;顶窗传动系统安装时,先将开窗电机座固定到复合梁上,在将开窗电机固定到电机座上;齿 条 传 入 齿 轮 座 后, 两 端 通 过 齿 条 连接件与开窗轴连接,开窗轴支座固定到复合梁上,中间穿过开窗轴,需要注意在固定开窗支杆的位置间距≥ 齿条行程,其余位置均布;开窗支杆距离需要满足开窗齿条行程不受干涉,不能与天窗固定框干涉;湿帘与湿帘外翻窗中间需安装防虫网防止昆虫进入温室。拼缝铝材与动窗框拉铆钉连接, PC 铝材间距 1 m。齿条端部连接件与动窗框 6× 15 螺栓连接,动窗框与动窗框用加长连接件连接。遮阳、遮荫系统、电动开窗系统配电均应配备专用控制箱。

    4.配套设备安装

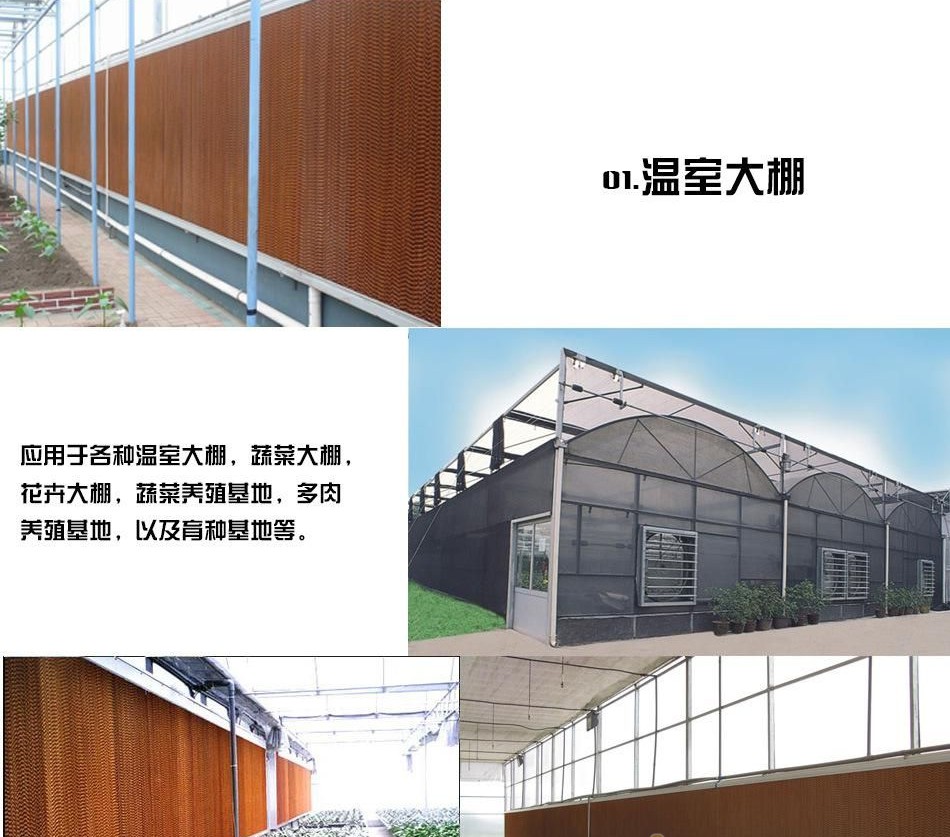

    风机湿帘降温系统

    配套设备安装包括湿帘系统安装,风机安装,湿帘风机系统调试。各个湿帘单元的纸帘块之间要求横向以接触方式拼接,最大缝隙应小于 3 mm;安装湿帘回水管时应以进湿帘水池管为中心往两边放坡度 2‰,来保障水流畅通。风机安装前应在风机框架四周垫约 10 mm 胶条,可以减少因风机震动导致的密封不良、噪音增大等问题;系统通电后,通电供水约 3~5 min 后,淋湿整个湿帘。

    5.水、暖、电配套系统安装

    水、暖、电配套系统安装包括供水系统安装,采暖系统安装,配电系统安装。在现场施工中,电气安装从土建主体工程开始一直到工程结束穿插进行。土建施工中,注意温室总电源电缆的引入管预埋,暗装在墙里的插座底座的预埋;温室主体接地。温室主体施工和配电施工中,注意温室内线槽和线管的固定,温室电机、插座、照明线路的敷设,调试电机行程以及调试系统运行等。
