一、系统硬件

包括控制柜、监视器、网络（固定IP）、网关等。

系统功能：

1.实现用户权限管理与认证：

2.用于温室区域气象环境参数、温室内环境参数及视频图像信息的存储、实时查询，历史报表查询，历史趋势分析等；

3.提供人机交互接口，支持环境调控的阀值设置：

4.结合专家经验，分析处理温室内、外环境信息，指导温室作物的标准化种植：

5.能够通过网页监控站点的所有自动化设备，实现远程环境参数调节：

6.移动终端控制监控站点的所有自动化设备，实现环境参数调节。

二、控制及配电系统

电源参数：220V/380V；50HZ。电源电压波动不超过土5%：如波动幅度超过士5%，需配备稳压器。

系统功能：

1.顶部开窗通风系统的控制：

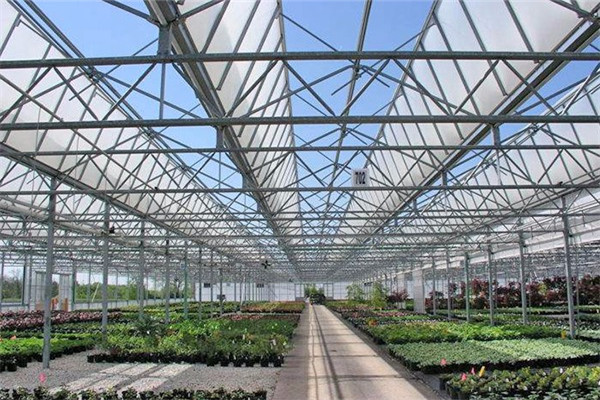

顶部开窗通风系统

2.外遮阳系统的控制；

3.内保温系统的控制：

4.湿帘风机降温系统的控制：

5.湿帘外翻窗系统的控制：

6.湿帘水池补水控制；

7.补光系统的控制：

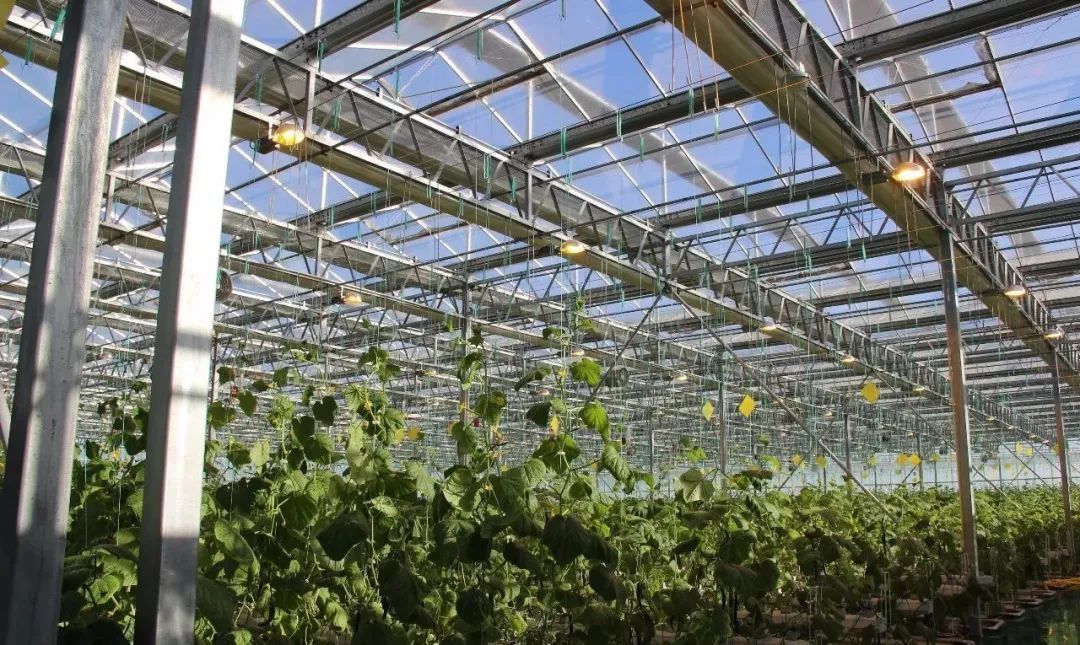

补光系统

8.照明系统的控制。

三、温室环境调控执行部件技术要求

打开顶窗，可在温室室内外形成空气对流，达到除湿降温的效果。试验点通风系统分三区独立控制，每跨为一个独立控制区。

1.系统基本组成

该系统由顶部通风电机、传动部分、行程限位开关、控制装置等组件组成。

2.驱动电动机

采用温室专用减速电动机，该电动机装有限行装置，可自动停车。

3.传动机构

采用齿轮齿条机构传动。

四、外遮阳系统

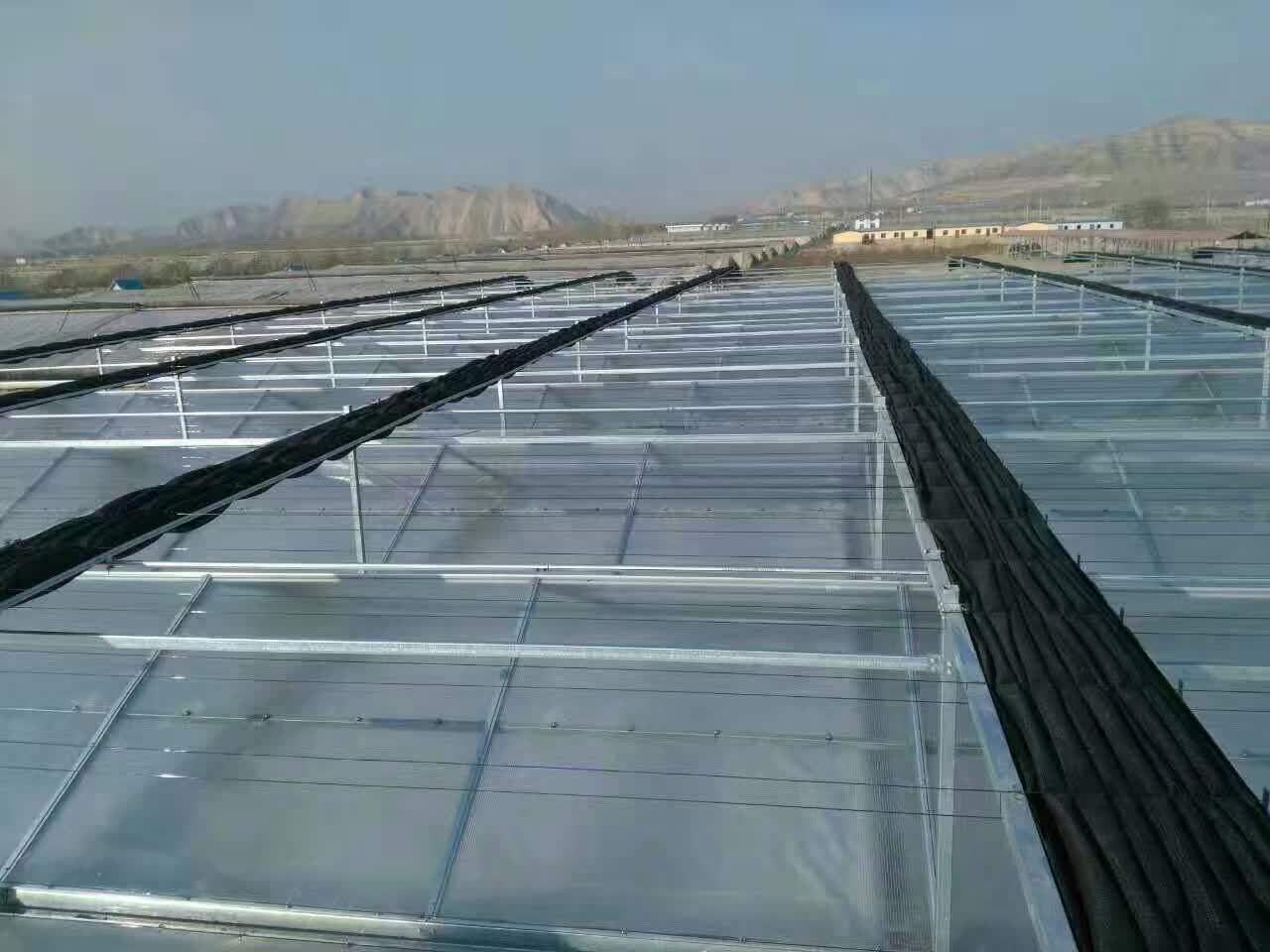

外遮阳系统

顶部配备有外遮阳系统，可以手动、自动控制外遮阳电机启动、停止。电动机通过传动机构带动传动轴转动，传动轴通过连接件带动传动杆在帘线上平行移动，驱动杆拉动窗帘布的一端慢慢展开。窗帘布全部展开后，行程限制器开关启动，外部遮阳电机停止工作。通过调节进入温室的阳光量，控制光通量，调节温度。外遮阳系统分三区独立控制，每跨为一个独立控制区。

1.系统组成

外遮阳系统由外遮阳骨架、外遮阳驱动电机、传动部分、行程限位开关、控制装置、幕布及幕线等组成。

2.外遮阳骨架

温室顶部整体安装一套遮阳骨架。支架坚实可靠，使用年限长，载荷承受能力强。

3.外置遮阳驱动电机

采用温室专用减速电机，电机装有限动开关，可实现自动停车、准确限动、平稳可靠运行。

4.控制柜

柜内设有两套触头装置，控制遮光屏展开、关闭。既可手动启动、停止，又可通过计算机实现电气控制。

5.传动机构

可采用齿轮齿条或链条传动。传动机构由推拉杆和传动轴组成，通过齿条将传动轴的圆周运动转化为匀速直线运动。驱动杆是一种特殊的铝合金型材，水平设置，便于拉窗帘。

6.幕布及幕线

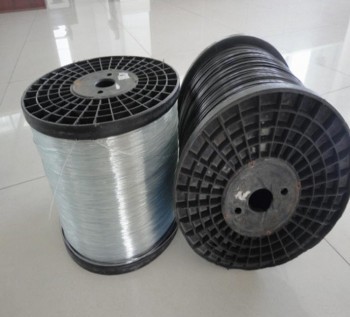

幕线

选用遮阳率为70%的幕布，托、压幕线采用黑色外用托幕线，材质为聚酯PET。托幕线每隔0.4m布置一根，压幕线每隔0.4m布置一根。

五、内保温系统

在夏季，用隔热遮阳幕布遮挡太阳，可减少室内能量累积，降低温度（3~5℃），并保护作物不受强光灼伤：在冬季，绝热遮阳幕布可反射室内红外线，防止散热，减少热量损失，从而提高室内温度，有效降低能耗。内保温系统分三区独立控制，每跨为一个独立控制区。

1.系统组成

系统由内绝缘电机、传动部分、行程限位开关、遮光屏、控制装置和屏蔽线等组成。

2.内保温驱动电机

选用温室专用减速电机，电机配备行程限位开关，可实现自动停止、准确限位、平稳可靠运行。

3.控制柜

机柜配有遮阳屏，用于展开和关闭两组接触装置。可手动开启、停止，并可通过计算机进行电控。

4.控制柜

机柜配有遮阳屏，用于展开和关闭两组接触装置。可手动开启、停止，并可通过计算机进行电控。

5.传动机构

可采用齿轮齿条或链条传动。传动机构由推拉杆和传动轴组成，通过齿条将传动轴的圆周运动转化为匀速直线运动。驱动杆是一种特殊的铝合金型材，水平设置，便于拉窗帘。

6.幕布及幕线

选用优质遮阳保温幕及专用幕线。内遮阳屏采用内铝箔绝缘遮阳，遮阳率65%，节能率62%；支撑式压力屏蔽线采用透明内支撑式屏蔽线，材质为涤纶PET。窗帘线每隔0.4m布置一根，压力帘线每隔0.8m布置一根。

六、湿帘风机强制降温系统

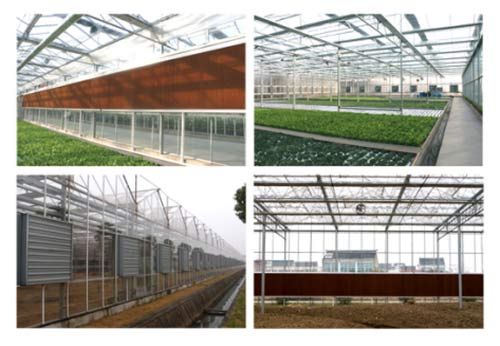

湿帘风机强制降温系统

湿帘风机强制冷却系统利用水的蒸发冷却原理来实现冷却目的。冷却系统的核心部件是能够蒸发水的湿帘。湿帘是用波纹纤维纸制成的。由于在生产原料中加入特殊化学物质，耐腐蚀，使用寿命长。当空气穿过湿帘介质时，空气的感热转化为蒸发的潜热，从而实现空气的增湿和冷却。风机与湿帘结合使用，可促进温室内外空气的流动，排放室内高温高湿气体，补充足够的新鲜空气。当需要降温时，启动（手动、自控）风机，将空气排出温室，产生负压：同时，水泵将水击到对面湿幕墙上。当室外空气被负压吸入室内时，会以一定的速度穿过湿帘的缝隙，导致水蒸发并降温。冷空气流经温室，吸收室内热量，通过风扇排出，达到冷却的目的。湿帘风机强制降温系统分三区独立控制，每跨为一个独立控制区。

七、控制结合

系统由湿帘箱、循环水系统、轴流式风机和控制系统四部分组成。湿帘风机降温系统采用手动控制和计算机智能控制相结合的控制方式。

1.湿帘

采用铝合金框架。框架高1.5m、厚100mm、总长26.4m（8.8m+8.8m+8.8m），面积39.6m²，均分三段。湿帘纸的使用寿命为5～8年。

2.湿帘外翻窗

湿帘后密封窗采用电动齿轮齿条向外翻窗，用8mmPC板覆盖，分三段独立控制。

3.循环水系统

系统由潜水泵、湿帘水池、过滤器、PVC管道及阀门、水位监测仪、补水装置等部件构成。湿帘水池配置两套补水系统，一套从泵房直接引水，另一套从市政自来水系统引水。水池内配置浮球阀，自动补水。

4.轴流风机

规格尺寸：1000mm×1000mm×350mm：扇叶直径：850mm；排风量：24000m㎡/h；功率：0.55kW：数量：8台。

5.供水系统

从泵房接入PPR给水管，有24个出水口。管径分别为DN25、DN20两种，预留到地上500mm高处，配堵头，由泵房配置一根供水管直通湿帘池，用于湿帘池供水（可有控制室控制）。PPR管道埋入地下400mm深。

6.照明系统（三防灯）

布置防水、防尘、节能照明灯。每跨16盏，加上控制室1盏，共49盏。

7.温室供电插座

布置23个220V供电防水插座，在控制室内布置6个220V供电防水插座及1个空调专用插座，共布置防水插座30个。

8.防雷系统

由于场地的主骨架采用金属支架，为了预防雷击，在试验点的总电源的入口线上安装了防雷装置。
